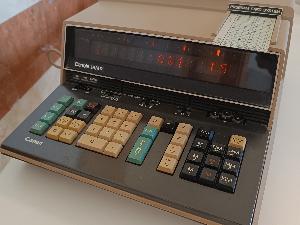

Calculadora programable Canon Canola 1614P

La Canola 1614P fue la última de la serie 16 de calculadoras programables de escritorio de Canon. Admitía programación por teclado y por tarjetas perforadas. Normalmente se usaba en conjunción con una impresora de rollo de papel, Canon P-1 (no disponible en coMpUSEO).

Historia

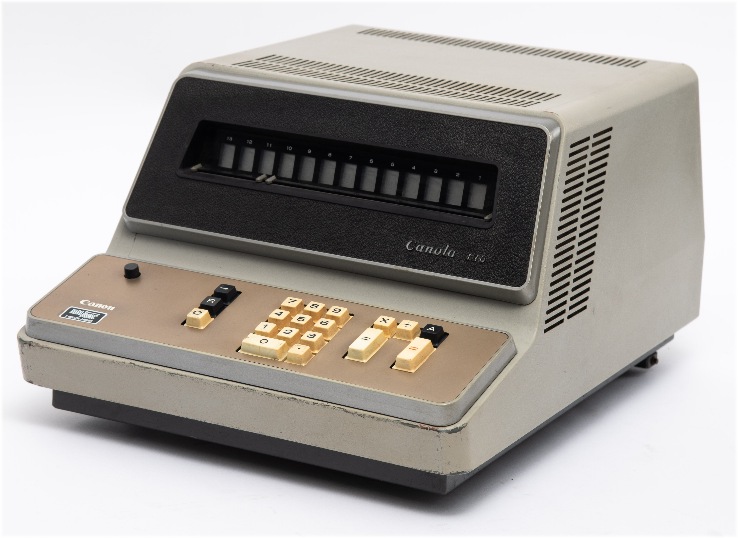

En julio de 1963, la empresa japonesa Canon Camera Company completó lo que posiblemente fuera el primer prototipo de calculadora electrónica de diez teclas y transistores, la “Canola 130” (ver imagen), como su primer paso en el mercado de equipos profesionales. La dirección de Canon dudaba de que una empresa de cámaras fotográficas pudiera tener éxito comercial con una calculadora electrónica, y no procedió a la fabricación hasta después de que Friden y Sharp introdujeran máquinas similares, en 1964. Eran consideradas sólidas, fiables y fáciles de usar, y fueron aceptadas rápidamente en oficinas y fábricas de la mayoría de los países del mundo.

Las primeras calculadoras Canon basadas en circuitos integrados se desarrollaron en colaboración con Texas Instruments. Las dos primeras cifras del número de modelo generalmente representan la cantidad de dígitos en la pantalla. La que se expone en este museo es el modelo Canola 1614P, la última de la tercera generación de calculadoras electrónicas de Canon, que comenzó con la Canon 141 y a la que le siguieron los modelos 162, 162P, 163, 167 y 167P.

Características

• Calculadora programable de sobremesa. Lenguaje de programación basado en teclado (ver ejemplos en las imágenes)
• Dimensiones: Alto: 153 mm, ancho: 310 mm, fondo: 395 mm.
• Peso: 8.2 Kg.
• Tensión de alimentación: 100-115/220-240 V AC
• Potencia: 20W

Controles

La calculadora dispone de los elementos siguientes:

• Interruptor de encendido.
• Tres selectores (palancas), dos relacionados con el modo de funcionamiento y la programación y uno para la selección de forma de redondeo.
• Un selector giratorio para elección de número de decimales.
• Teclado con tecnología de interruptores magnéticos de láminas (magnet reed switch), que se basa en ampollas de vidrio con unas láminas que cierran el circuito ante un campo magnético. La tecla lleva solidario un imán que activa el interruptor de láminas cuando se pulsa. Las ventajas de este tipo de teclados son su fiabilidad y durabilidad, ya que al estar los contactos sellados dentro de la ampolla no se ensucian ni corroen. Actualmente esta tecnología solo se usa para teclados de alta gama.
  Tiene dos tipos de teclas:
  • Un teclado numérico de 11 teclas (10 dígitos mas el punto decimal).
  • 31 teclas más para diferentes funciones: aritméticas, de control de las memorias y de programación.
• Pantalla digital de 16 dígitos de válvulas Nixie (cold cathode display, visualizador de cátodo frío) además de punto decimal e indicadores de puntuación (cada tres dígitos), de signo y de error (desbordamiento)
• Indicadores luminosos de uso de memorias y de entrada.
• Dispositivo de entrada para tarjetas perforadas.
• Salida para la impresora Canon P-1.

Tiene 14 registros de memoria, 2 de ellos de acumulación en modo calculadora. Es programable, manualmente o mediante tarjetas perforadas, con 240 pasos de programa, divisibles en dos grupos de 120.

Modos de funcionamiento

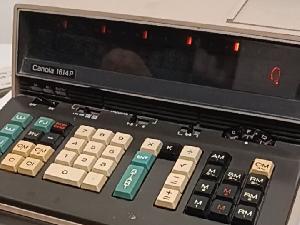

• Modo calculadora: selectores en OPE (operation) y I+II. Funciona como calculadora, con las cuatro operaciones básicas en infijo acumulativo y raíz cuadrada en postfijo. Dispone de 9 memorias, las dos primeras ellas con teclas propias y específicas para acumulación restando o sumando. Tecla de operando constante (para multiplicación o división) y tecla de acumulación automática. Las operaciones pueden realizarse con punto decimal preseleccionado (en las posiciones 0 a 8, 10 o 12) o punto flotante (F). Dispone de funciones de redondeo (arriba, abajo o sin redondeo).
• Modo programación manual: hay 95 instrucciones de programa que se forman combinando 38 teclas (4 quedan excluidas). El programa se memoriza con los selectores en las posiciones LRN (learn) y I+II y se ejecuta con el primer selector en OPE y usando la tecla START, que sirve también para terminar cada entrada al programa en ejecución. Las posiciones del primer selector en PRO CHE y OPE CHE sirven para corregir o modificar el programa almacenado, a la vez que se ejecuta paso a paso. Para la programación se dispone, además de las instrucciones como calculadora, de:
  • Posiblidad de esperar entrada de usuario.

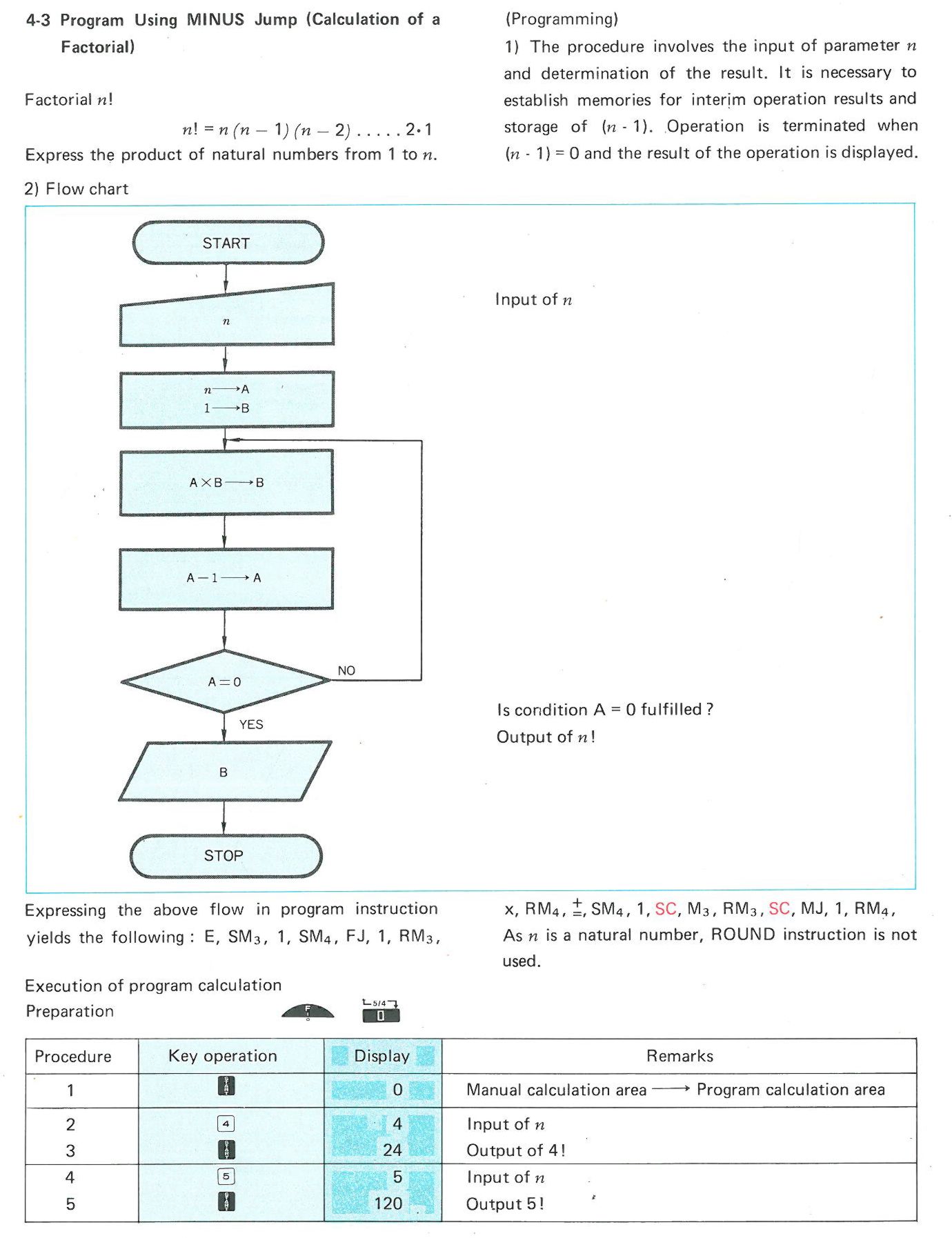

  • 3 instrucciones de salto condicional (Sense Jump, Entry Jump, Minus Jump) en función respectivamente:
    • de la decisión del usuario en momento de ejecución (saltar o no),
    • de la posición de destino de salto proporcionada por el usuario,
    • del signo de la última operación.
  • Una de salto incondicional.
  • Una de salto a subrutina.
  • Las necesarias instrucciones de retorno y parada a la espera de entrada.
  • Se pueden utilizar hasta 10 posiciones de destino de salto (numeradas 0 a 9).

  Puede haber un máximo de 240 instrucciones, separables en dos grupos (I y II).

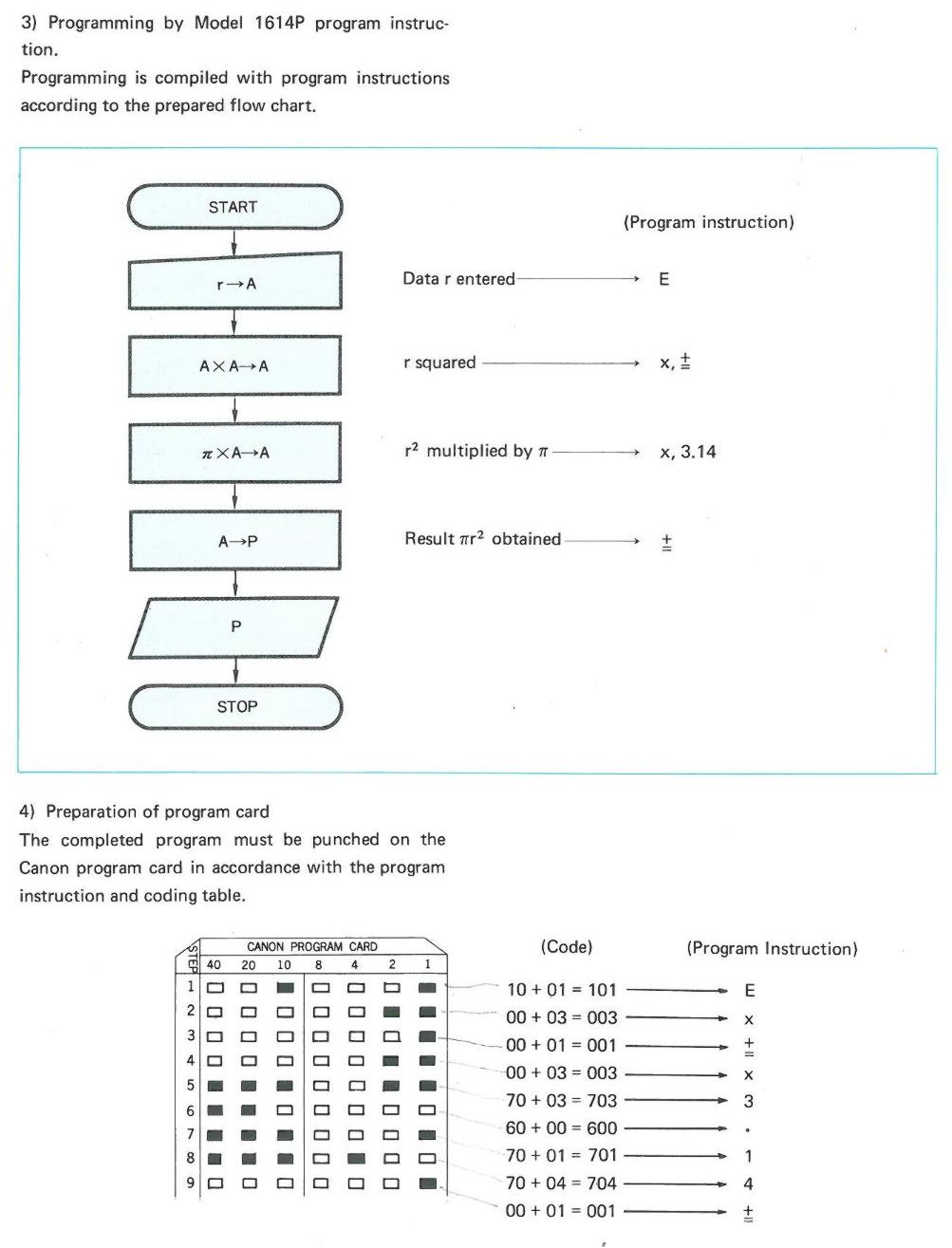

• Modo programación por tarjetas perforadas: las tarjetas pueden perforarse manualmente, e incluso corregir errores tapando las perforaciones. Cada línea de perforaciones tiene 7 bits, cuyos pesos (comenzando por la izquierda) respectivos son 40, 20, 10, 8, 4, 2 y 1. Los tres primeros seleccionan el conjunto de instrucciones y las 4 restantes el código de la instrucción dentro del conjunto. Cada tarjeta presenta 40 líneas. Las operaciones son las mismas que en la programación manual, pero ahora se dispone de 14 memorias y también hay más posibles destinos de saltos. Se proporcionan también rutinas preprogramadas en juegos de tarjetas perforadas.

Curiosidades

Muchas de las placas de circuito y componentes de plástico de Canon llevan un código de fecha con el formato aa.mm.dd, donde los años se cuentan según el método tradicional japonés, basado en el reinado del emperador en ese momento. El año 1 del emperador Showa (Hirohito) fue 1926, por lo que el año de fabricación se puede encontrar sumando 1925 a los dos primeros dígitos. (Por ejemplo, 45.1.20 corresponde al 20 de enero de 1970).

El ejemplar conservado en coMpUSEO fue adquirido por un estudio de arquitectura en el año 1973, concretamente para redactar un proyecto de urbanización que incluía viales e infraestructuras completas. En ese momento era impensable utilizar ordenadores, muy escasos y normalmente posibles solo en instituciones, de modo que, hasta ese momento, se utilizaban tablas para muchos de los valores que era necesario calcular. Al parecer fue muy cara pero supuso un gran avance.

Vídeos

Vídeo donde se calcula la raíz cuadrada de 5.

Vídeo donde se efectúa una operación que no produce desbordamiento (oveflow), seguida de otra que sí lo provoca. Nótese que se enciende una luz a la izquierda cuando ocurre el desbordamiento.

Documentación

Instrucciones

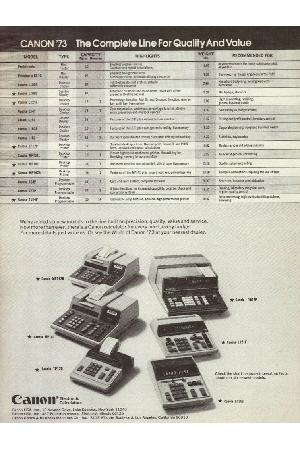

Publicidad de la época

Referencias

• The old calculator web museum
• Calcuseum
• John Wolff's Web Museum.Early Canon Desktop Calculators
• The History of Canon 1962-1975

Pieza cedida por Isaac González Díaz
