80286
El procesador 80286 fue un procesador de la familia Intel x86 que representó un salto tecnológico significativo respecto a su predecesorque, el 8086. Se lanzó al mercado en febrero de 1982 y tuvo bastante éxito gracias a que se usó en los computadores compatibles con IBM PC.
Este chip implementó el modo protegido de ejecución, sentando las bases para la aparición de los verdaderos sistemas multitarea de escritorio. Las primeras versiones del 80286 funcionaban a 6 MHz, y a lo largo de los años llegó hasta los 25 MHz. Hubo varios sistemas operativos que aprovecharon su modo protegido para ofrecer multitarea real, tales como las primeras versiones de OS/2, o Xenix.

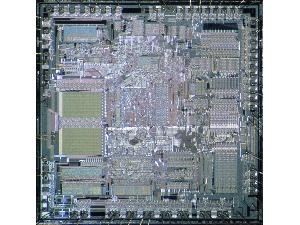

 "Microfotografía del chip 80286 (dimensiones: 8,1x8,1 mm)")
Mejoras sobre el 8086
Este procesador conservaba la arquitectura del 8086, pero introdujo varias innovaciones que lo hicieron más rápido y eficiente, por ejemplo:
- Mayor velocidad, inicialmente su frecuencia de trabajo era de 6 MHz, llegando con el tiempo hasta los 25 MHz.
- Mejor gestión de memoria, soportaba hasta 16 MB de memoria RAM, mucho más que el máximo de 1 MB del 8086.
- El modo protegido, que permitía ejecutar múltiples tareas y mejorar la estabilidad del sistema.
- Mayor eficiencia, ya que su rendimiento por ciclo de reloj es más del doble que el de sus predecesores.
Características
- Arquitectura CISC de 16 bits.
- Frecuencia de reloj: de 6 a 25 MHz.
- Registros de 16 bits.
- Bus de direcciones de 24 bits.
- Bus externo de 16 bits.
- Transistores: 134 000
- Voltaje: 5V
- Encapsulados: PLCC (Plastic Leaded Chip Carrier), CLCC (Ceramic Leadless Chip Carrier) o PGA (Pin Grid Array) con 68 contactos en todos los casos.
Este microprocesador fue diseñado para soportar multitarea, multiusuario y control de procesos en tiempo real. Otra de las novedades que traía, era el modo protegido, aunque seguía pudiendo funcionar en modo real, es decir, siendo completamente compatible con sus antecesores, el 8086 y 8088, que era menos seguro.
Modo protegido
El modo protegido representa nuevas características para inplementar la multitarea, la protección de la memoria, y la estabilidad del sistema en general. También soporta memoria virtual y task switching (cambio de una tarea a otra) via hardware. Basicamente lo que se consigue con todo esto, es que un proceso sólo pueda usar la memoria que tiene asignada y no la memoria de otro proceso.
Para implementar todo esto, se hece uso de 4 niveles de privilegio o anillos.
- El nivel 0: está reservado para el Kernel del Sistema Operativo.
- El nivel 1 y 2: Pueden estar asignados a servicios del Sistema Operativo. Estos dos niveles no suelen ser muy utilizados debido a temas de compatibilidad con procesadores que solo posean 2 niveles o anillos.
- El nivel 3: es para los procesos de usuario, aunque si el procesador o Sistema Operativo solo usa dos niveles, tambien se albergan en este nivel, los servicios del Sistema Operativo pero en diferentes espacios de direcciones.
Proveedores del 80286
Además de la propia Intel, otros fabricantes produjeron microprocesadores 80286, destacando AMD (Advanced Micro Devices).

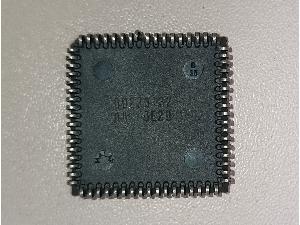

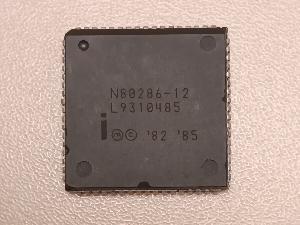

En coMpUSEO disponemos de dos versiones de este procesador: el Intel 80286-12, que trabaja a 12 MHz y está encapsulado en PLCC, y el AMD R80286-16/S, encapsulado en CLCC y que trabaja a 16 MHz.
Referencias
Pieza donada por José Luis Martín Sanz
