Computador personal Apple IIe
La familia de computadores Apple II fue la primera serie de microcomputadores de producción masiva hecha por Apple Computer entre 1977 y 1986. El Apple II tiene arquitectura de 8 bits basada en el procesador 6502.En 1982 se lanza el Apple IIe, una versión de costo reducido que utilizó chips más modernos para reducir la cantidad total de componentes y costos. También mostraba por pantalla letras mayúsculas y minúsculas y tenía 64 KB de RAM ampliables a 128 KB.
Probablemente el Apple fue el IIe más popular de la familia. Estuvo en el mercado durante 10 años: de 1982 a 1993.
Características básicas:

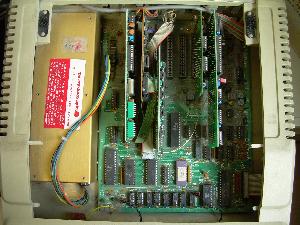

- CPU: 6502A a 1 MHz (puede verse en una de las fotografías abajo a la izquierda)
- ROM: 16 Kb.
- RAM: 64 Kb, aunque hay modelos con 16 Kb, 32 Kb y 48 Kb. Los compatibles Apple IIe frecuentemente equipan 128 Kb como mejora.
- SONIDO: Simples pitidos en el altavoz interno, controlados por la CPU (por eso es difícil encontrar juegos con buen sonido).
Teclado y caja
Teclado: Estandar QWERTY con 63 teclas tipo maquina de escribir. Teclas TAB y RESET (a la derecha) y 2 teclas Apple (Solid-Apple y Open-Apple) conectadas a los botones de fuego de los joystick (pueden programarse para otras funciones). Los modelos compatibles incorporan frecuentemente un Keypad numerico.

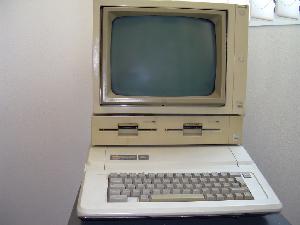

Caja: Grande en gris claro, con una zona superior adecuada para colocar unidades de disco y monitores. Con pulsar un botón y retirar la cubierta se accede al interior.
Pantalla
De serie tiene posibles 3 modos:
- Modo texto en 40 x 24 caracteres.
- Modo HIRES de 280 x 192 pixels en 8 colores.
- Modo LORES de 40 x 48 (a base de caracteres semigraficos) con 16 colores, o 40x40 + 4 lineas inferiores de texto.
Mediante una tarjeta de 80 columnas (incorporada de serie por varios compatibles) tenemos:
- Modo texto de 80 x 24.
- Modo SuperHires de 560 x 192 con 8 colores.
Los modos de la tarjeta carecen del atributo de parpadeo, incluso en el modo LORES.
Entrada y salida
El Apple II incorpora 6 slots de 8 bits + slot de ampliacion de memoria. De serie lleva:- Interfaz para casette a 300 baudios, apenas utilizada.
- Monitor de video compuesto.
- Puerto para joystick analógico con 2 joysticks o 4 paddles, y hasta 3 botones de fuego.
- Puerto interno de usuario.
Soporte para otros dispositivos
- Casette a 300 baudios, apenas utilizada.
- 1 o 2 unidades de disquete de 5.25", originalmente de simple cara, con la posibilidad de usar la otra cara.
- Muy raramente, programas en ROM/Eprom usando el slot de memoria.
- Disco Duro.
Ejemplo de programa para Apple IIe
El lenguaje de programación usado es una variante del BASIC denominado Applesoft BASIC. El siguiente programa utiliza bucles anidados para producir el triángulo mostrado.
20 HTAB (19 - S)
30 FOR T = 1 TO S
40 PRINT "*";
50 NEXT T : PRINT
60 NEXT S
70 END
*
**
***
****
*****
******
*******
********
*********
**********
Vídeo
El siguiente vídeo, protagonizado por un Apple II, muestra cómo reaccionan los niños actuales cuando lo ven:
Documentos
Publicidad de la época
Referencias
Pieza cedida por Miguel Ángel Revilla Ramos (+)
